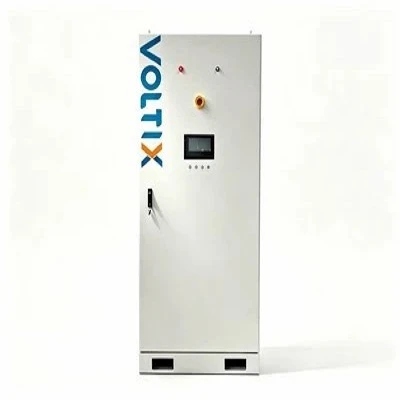

Produkta pārskats
Rack Battery Management System (BMS) ir izstrādāta 48 V/51,2 V litija dzelzs fosfāta (LiFePO4) servera statīva enerģijas uzglabāšanas konfigurācijām. Tas uzrauga šūnu -līmeņa parametrus, ievieš termiskās aizsardzības sliekšņus un līdzsvaro elementu spriegumus 15–16 sērijas{7}}savienotajās prizmatiskajās šūnās. Sistēma ir izstrādāta, lai tā atbilstu standarta 19 collu serveru plauktiem, un tā darbojas kā centrālais drošības un telemetrijas kontrolieris telekomunikāciju rezerves barošanai, datu centra nepārtrauktās barošanas avotiem (UPS) un komerciāliem atjaunojamās enerģijas uzglabāšanas blokiem.
Galvenās specifikācijas
|
Parametrs |
Tehniskā specifikācija |
|
Nominālais sistēmas spriegums |
48 V / 51,2 V līdzstrāva (15S / 16S konfigurācija) |
|
Atbalstīta šūnu ķīmija |
Litija dzelzs fosfāts (LiFePO4) |
|
Nepārtraukta darba strāva |
100A / 200A (konfigurējams, izmantojot programmaparatūru) |
|
Sprieguma mērīšanas precizitāte |
+/- 5 mV uz vienu šūnas kanālu |
|
Temperatūras sensori |
4 līdz 6 NTC termistori (iekšējā plate un šūnu spailes) |
|
Sakaru saskarnes |
CAN 2.0B, RS485, RS232, SNMP (pēc izvēles) |
|
Darba temperatūras diapazons |
Uzlāde: 0°C līdz 55°C; Izlāde: -20°C līdz 65°C |
|
Iekļūšanas aizsardzības (IP) vērtējums |
IP20 (izvēršanai ārpus telpām nepieciešama slēgta plaukta šasija) |
|
Atbilstība drošībai |
CE, RoHS, UN38.3, IEC62133 saskaņota programmaparatūras un aparatūras arhitektūra |
Galvenās produkta īpašības
Reāllaika{0}}šūnas telemetrija:Nepārtraukti izseko atsevišķu elementu spriegumu, bloka strāvu un apkārtējās/iekšējās temperatūras, lai novērstu lokalizētu termisku izplūdi.
Pasīvā šūnu balansēšana:Uzlādes cikla laikā tiek izmantota automātiska pretestības{0}}atplūdes balansēšana, lai izlīdzinātu šūnu jaudu un mazinātu sprieguma novirzi.
Aparatūras{0}}līmeņa slāņveida aizsardzība:Iekļauti lieki pusvadītāju izslēgšanas slēdži, kas nav{0}}atkarīgi no programmatūras cilpām, kas nekavējoties izolē līdzstrāvas kopni, konstatējot īssavienojumus vai sprieguma lēcienus.
Atvērtā protokola integrācija:Atbalsta vairāku{0}}zīmolu invertora rokasspiediena protokolus (tostarp Victron, Pylontech, GoodWe un Growatt), izmantojot standarta CAN/RS485 fiziskos slāņus.
Modulārā mērogojamība:Var paralēli novietot līdz pat 16 plauktu vienībām, neprasot ārēju galvenā kontrollera aparatūru.
Aparatūras arhitektūra un iekšējie moduļi
Galvenā vadības padome:Tajā atrodas primārais MCU, sakaru raiduztvērēji (CAN/RS485) un nepastāvīga atmiņa melnās{2} kastes kļūdu reģistrēšanai.
Vergu iegūšanas padomes:Izkliedēti PCB bloki, kas uzstādīti tieši uz šūnu moduļiem, lai uztvertu augsta{0}}blīvuma sprieguma un temperatūras datus, maršrutējot, izmantojot izolētas iekšējās kopnes līnijas.
Pašreizējais šunta/Hola sensors:Augstas-precizitātes strāvas mērīšanas aparatūra, kas nodrošina Kulonu skaitīšanu precīzai uzlādes stāvokļa (SoC) un veselības stāvokļa (SoH) novērtēšanai.
Strāvas pārslēgšanas shēma:Opto-izolētas MOSFET vai kontaktora draivera shēmas, kas kontrolē galvenā strāvas padeves ceļa pārtraukumu.
Fiziskais korpuss:UL94-V0 liesmu slāpējošs konstrukcijas korpuss ar integrētām vara kopņu montāžas saskarnēm.
Lietojumprogrammas
Telekomunikāciju bāzes stacijas:Nodrošina nepārtrauktu līdzstrāvas padevi attāliem mobilo sakaru torņiem pašvaldības tīkla pārtraukumu laikā.
Datu centra apakš{0}}statīvi:Nodrošina lokalizētu rezerves atbalstu serveru plauktiem un tīkla slēdžiem šaurās telpiskās nospiedumos.
Komerciālā saules-plus-uzglabāšana:Pārvalda maksimālo skūšanu un slodzes pārslēgšanu rūpnieciskajos mikrotīklos, kas savienoti pārī ar hibrīda stīgu invertoriem.
Izslēgtas{0}}režģa rūpnieciskās kajītes:Stabilizē periodiskas atjaunojamās enerģijas ievades attālinātās uzraudzības stacijām un naftas/gāzes telemetrijas vienībām.
Saderība un integrācija
Invertora komunikācija:Iepriekš{0}}ieprogrammēts ar vairāku-invertoru sakaru bibliotēkām; pārbauda sprieguma logus un strāvas ierobežojumus pirms galveno kontaktoru aizvēršanas.
Kopnes un kabeļi:Pieņem standarta M8 spailes bultskrūvju izciļņus un moduļu spraudni-un-play sakaru plākstera kabeļus (RJ45 kontaktdakšas CAN/RS485).
Uzraudzības programmatūra:Saskarnes ar datora servisa rīkiem, izmantojot RS232 parametru regulēšanai, programmaparatūras mirgošanai un vēsturisko žurnālu iegūšanai.
Piegādes un pielāgošanas iespējas
Programmaparatūras pielāgošana:Pielāgoti pārsprieguma-, zemsprieguma-sprieguma un temperatūras-izslēgšanas sliekšņi, kas pielāgoti konkrētām šūnu ražotāja datu lapām.
Sakaru protokoli:Pielāgoti CANopen vai Modbus reģistru kartēšanas pielāgojumi patentētai rūpnieciskai SCADA integrācijai.
OEM/ODM korpusa zīmols:Zīda{0}}ekrāni priekšējie paneļi, pielāgoti spaiļu izkārtojumi un specializēti vadu instalācijas garumi, kas pieejami liela apjoma pasūtījumiem.
Kvalitāte / testēšana
Automatizēta dēļu pārbaude:Printed Circuit Board Assembly (PCBA) tiek pakļauta automātiskai optiskai pārbaudei (AOI) un rentgena pārbaudei, lai noteiktu lodēšanas savienojumu integritāti.
Funkcionālās līnijas-beigas-pārbaude: Every BMS unit undergoes automated test equipment (ATE) validation, verifying current shunt accuracy, isolation resistance (>20 Mohm pie 500 V līdzstrāvas) un saziņas rokasspiediena reakcija.
Termiskā stresa skrīnings:Aparatūras paraugi tiek pakļauti paātrinātai novecošanai un sadeg{0}}pārbaudē paaugstinātas temperatūras kamerās, lai novērstu zīdaiņu mirstības komponentu kļūmes.
FAQ
J: Vai šī BMS var vienlaikus pārvaldīt 15S un 16S akumulatora konfigurācijas?
A: Nē. Aparatūras kanālu piešķiršanas un programmaparatūras sprieguma sliekšņiem jābūt rūpnīcā-iestatītiem vai atkārtoti{2}}flashiem īpaši 15S (LiFePO4) vai 16S (LiFePO4) topoloģijai.
J: Kā sistēma apstrādā sakaru zudumus ar invertoru?
A: Ja CAN/RS485 sirdsdarbības signāls no invertora samazinās, pārsniedzot iepriekš-noteiktu taimauta logu (noklusējuma 30 sekundes), BMS pēc noklusējuma pāriet uz drošu autonomu darbības režīmu, ierobežojot uzlādi/izlādi, pamatojoties uz lokāli izmērītajiem šūnu ierobežojumiem.
J: Vai sākotnējās instalēšanas laikā ir nepieciešama ārēja barošana, lai palaistu BMS?
A: BMS iegūst savu darba jaudu tieši no pievienotā akumulatora bloka, kad elementa spriegums pārsniedz minimālo miega slieksni (parasti > 35 V 48 V sistēmai). Ir integrēts manuāls pamodināšanas slēdzis-vai priekš-uzlādes ķēde.
